單體回轉熱裂解爐（又稱：無氧熱解回轉爐、連續式回轉炭化爐、無氧熱解回轉窯、回轉裂解爐窯）

巨峰科技自主研發的單體式回轉熱解爐，爐體為水平或略微傾斜、爐為緩慢旋轉的密閉圓筒形爐體。物料從一端連續進入，在爐體的轉動作用下物料不斷被翻滾、揚板散撒、均勻混合，同時向前移動。在整個行進過程中，物料在隔絕空氣的條件下被間接或直接加熱，完成揮發及熱分解反應，結尾殘渣從尾端連續排出進入冷卻系統，裂解的高溫物料進行冷卻至安全溫度排出機外。

裂解爐內壁中設有推進螺旋和多道揚板，物料靠回轉窯的水平角度或螺旋葉片滾筒旋轉進行推進，加熱方式為外爐筒加熱，加熱熱源有油加熱、燃氣加熱、電加熱（電阻加熱、電磁感應加熱、微波加熱）等形式；該裂解爐旋轉速度從一轉達到十轉之間，物料從40-100min之間可調。

回轉式無氧熱裂解爐通過回轉爐體、氮氣保護、密封系統、外熱式加熱及冷卻系統等結構設計，在無氧條件下實現有機廢物的熱裂解和資源化，是一種效率、環保的熱處理技術。相關技術已在多個工業項目中應用，具備較強的工程成熟度和推廣價值。

 回轉爐技術的突出優點：  回轉爐結構決定了它擁有一系列獨特的優勢，特別適合處理成分復雜、形態不均一的物料。

1. 優異的混合與傳熱性能：爐體內設有旋轉和內部的抄板，使物料不斷翻動拋撒，避免了靜態床層中常見的“結塊”、“搭橋”和“熱阻”問題。

·物料受熱均勻，避免了局部過熱或未反應完全的情況，確保了產品品質的一致性和穩定性；熱阻小傳熱效率高，翻滾大大增加了物料與熱壁的接觸面積，加快了傳熱速率，提高了生產效率。

2. 廣泛的原料適應性：“不挑食”：這是回轉爐優點之一。它可處理各種形態和性質的物料，包括：

（1）·高粘度物料：如污泥、油泥；

（2） 易結塊物料：如某些城市生活垃圾；

（3）顆粒不均物料：從粉狀生物質到塊狀廢輪胎碎片；

（4）高含水率與粘性物料：回轉結構能有效防止物料黏結。

3. 強大的自清潔能力： 物料的持續翻滾與摩擦，可有效清潔爐壁，防止焦油或熔融物在爐內壁上沉積結焦，保證運行連續性和穩定性。

4. 連續化穩定性：回轉爐具有進出料連續性、結構簡單、投資小、產品穩定、維修方便、易操作、易自動化度等優點，易工業化大規模生產。

5. 可靈活調節工藝參數：通過調節爐體的轉速、傾斜角度和溫度分區，可控制物料在爐內的停留時間和反應強度，從而優化產物分布與裂解質量。

6. 可靠性與可擴展性：回轉爐是種非常成熟的工業設備，在水泥、冶金等行業有長期應用歷史，機械結構可靠。從小型實驗機到日處理數百噸的大型工業化裝置，技術裝備放大路線相對清晰、成熟。

工作流程簡述：

1. 進料：預處理后的物料（如破碎后的垃圾、污泥、生物質）通過密封進料裝置送入回轉爐前端。1. 密封進料：預處理后的物料（如破碎的垃圾、污泥、生物質）通過專用的密封裝置（如星形給料機、螺旋進料器）連續送入回轉爐的上端，確保系統內部與外界空氣隔絕。

2. 熱解：爐體緩慢旋轉，物料在內部被抄板（內壁上的揚料板）不斷帶起、灑下，形成“瀑布狀”，與熱表面充分、均勻接觸。

    旋轉與傳輸：

   · 爐體以一個微小的傾角（通常為1-3度）安裝，并在電機驅動下緩慢旋轉（轉速可調，通常為0.5-5 RPM）。

   · 爐體內壁通常裝有抄板，它們在旋轉過程中將物料抄起，到達一定高度后讓其如“瀑布”般灑落。

  3. 加熱：熱源（高溫氣、電加熱或燃燒的合成氣）在爐體外的夾套內流動，通過爐壁對物料進行間接加熱（這是常見和清潔的方式）。

     無氧熱解：

   · 熱量通過間接加熱的方式傳遞給物料（常用且環保的方式），即高溫?zé)嵩矗ㄈ缛紵臒煔狻㈦娂訜崞鳎┰跔t體外的夾套中流動，熱量通過爐壁傳導給內部的物料。

   · 物料在翻滾運動中，與熱壁充分、均勻地接觸，溫度逐漸升高至目標熱解溫度（通常為450-600°C）。在無氧環境下，有機物大分子發生裂解。

  4. 出渣與排氣：熱解完成后的固體殘渣（生物炭）從爐尾排出。過程中產生的熱解油氣從爐體中段或尾部的排氣口引出，進入后續的冷凝分離系統。

     固體產物：熱解完成后形成的固態殘渣（生物炭）在重力作用和爐體旋轉的推動下，逐漸向低端移動，最后通過密封出料裝置排出。

     氣體產物：熱解過程中產生的揮發性油氣，從爐體中部或尾端的排氣口被引出，隨后進入冷凝系統，分離為液態的熱解油和氣態的合成氣。

適用場合

回轉式無氧裂解爐憑借著混合傳熱性能，廣泛的原料適應性，在固體廢棄資源化領域占據了不可替代的地位。

它特別適用于以下棘手物料：

1. 市政污泥與工業污泥，契合應對其高粘度，易結塊的特性；

2. 成分復雜的城市生活垃圾（RDF），能夠適應其中混雜的各種形狀和性質的組分；

3. 廢鋰電池，廢輪胎，廢塑料，塊狀或片狀物可在爐內均勻受熱分解；

4. 生物質類如農業秸稈，林業廢棄物等一切生物有機類；

5. 危險廢物，如油泥，含油金屬屑，廢礦物油，醫療垃圾，制藥廢渣等含有機廢物危險均可實現無害化與資源化。

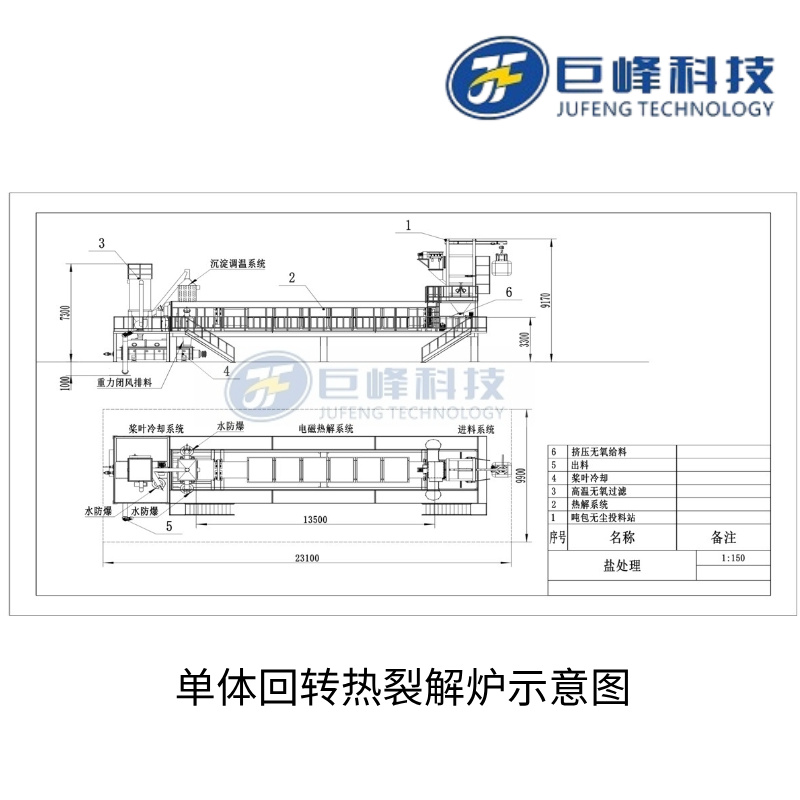

單體回轉熱裂解爐示意圖

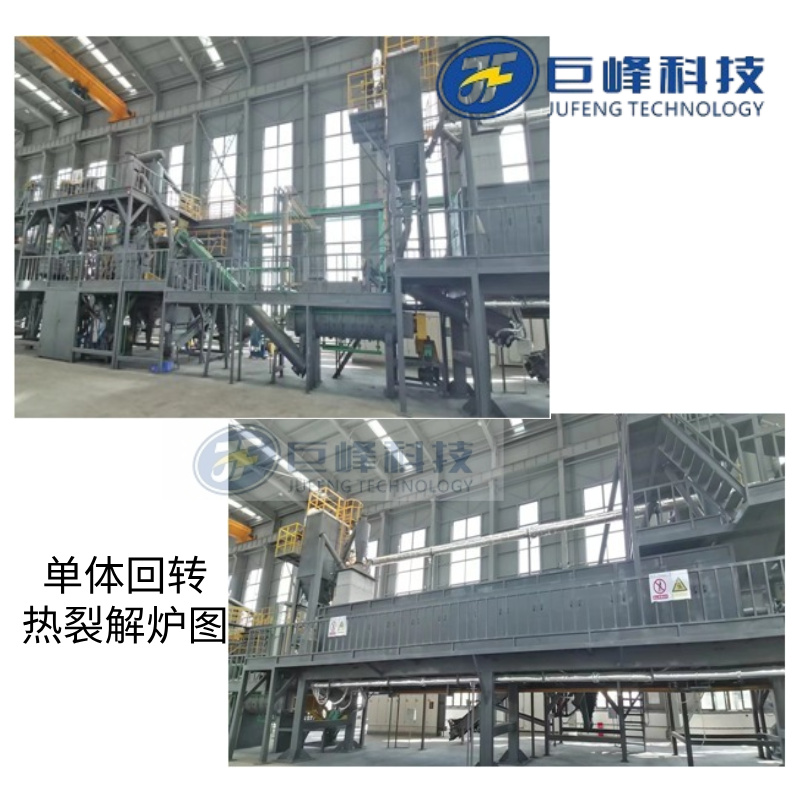

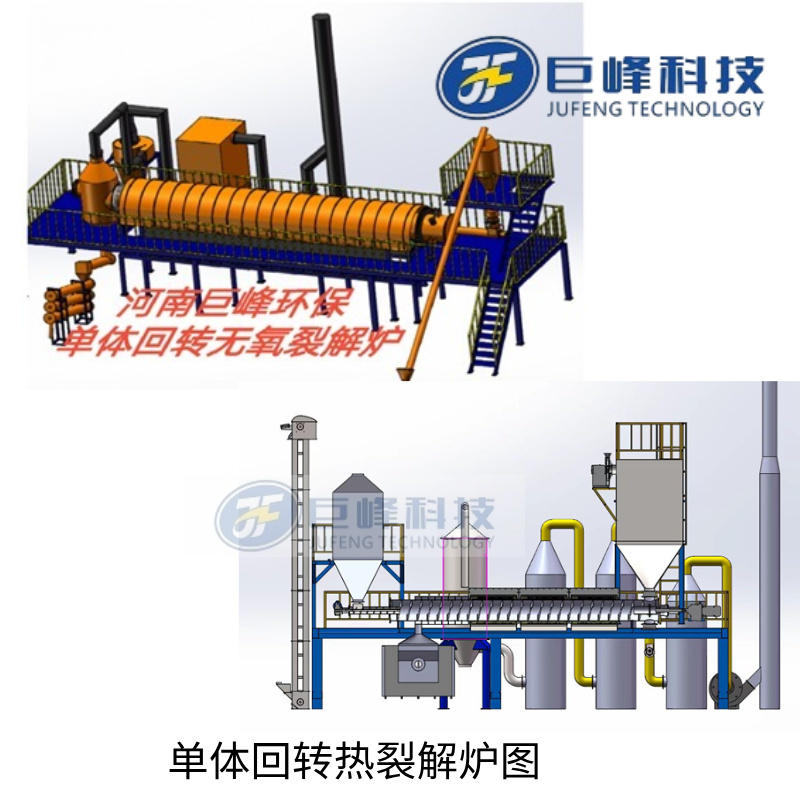

單體回轉熱解爐設備圖
