廢正極片低溫等離子物理修復(fù)技術(shù)-（第五代等離子體修復(fù)再生技術(shù)）

上一頁(yè)——正極片熱解微波物理修復(fù)工藝技術(shù)流程簡(jiǎn)述

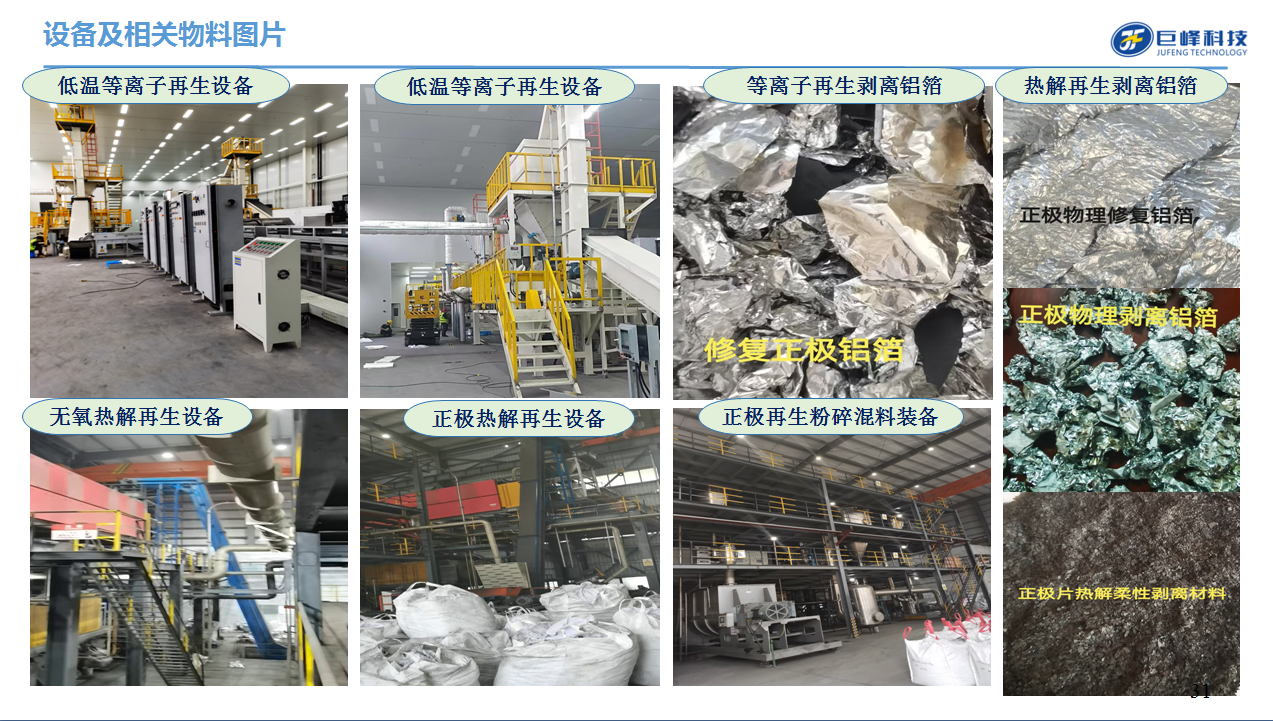

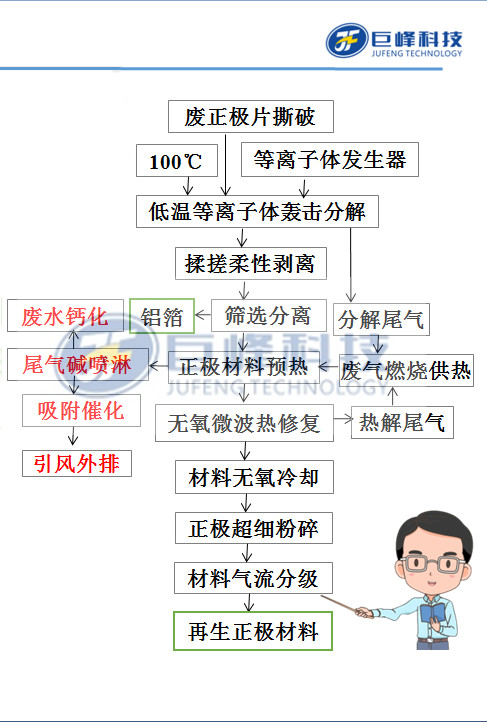

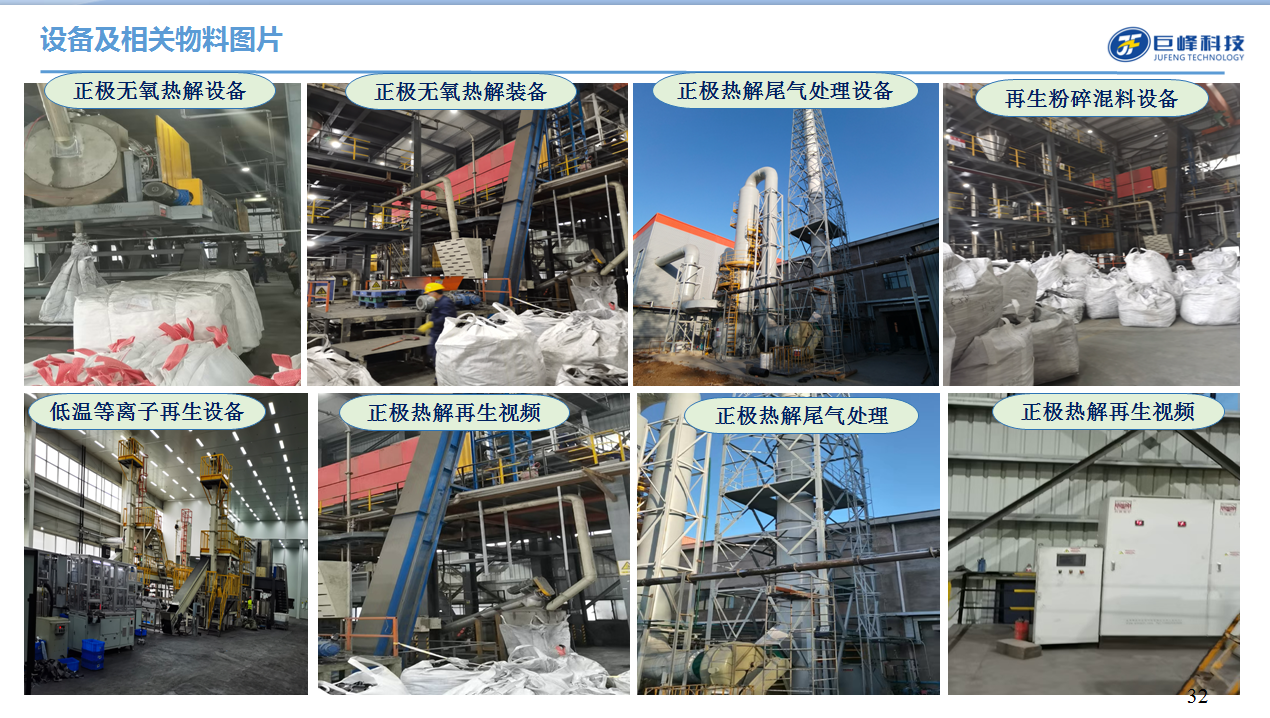

       巨鋒與中國(guó)科學(xué)院過(guò)程所曹宏博導(dǎo)團(tuán)隊(duì)、康飛博士研發(fā)組共同努力下，歷經(jīng)2年多研發(fā)出廢正極片“低溫等離子＋微波熱修復(fù)再生技術(shù)”全流程生產(chǎn)技術(shù)，廢正極片通過(guò)“低溫等離子體分解＋柔性剝離＋微波修復(fù)＋粉碎分級(jí)”四步完成物理干法再生。該設(shè)備使用哈氏合金C22、C276材質(zhì)，防止氟化氫的腐蝕；其他設(shè)備全部使用碳化鎢、陶瓷及特氟龍噴涂，防止雜質(zhì)污染修復(fù)再生材料；

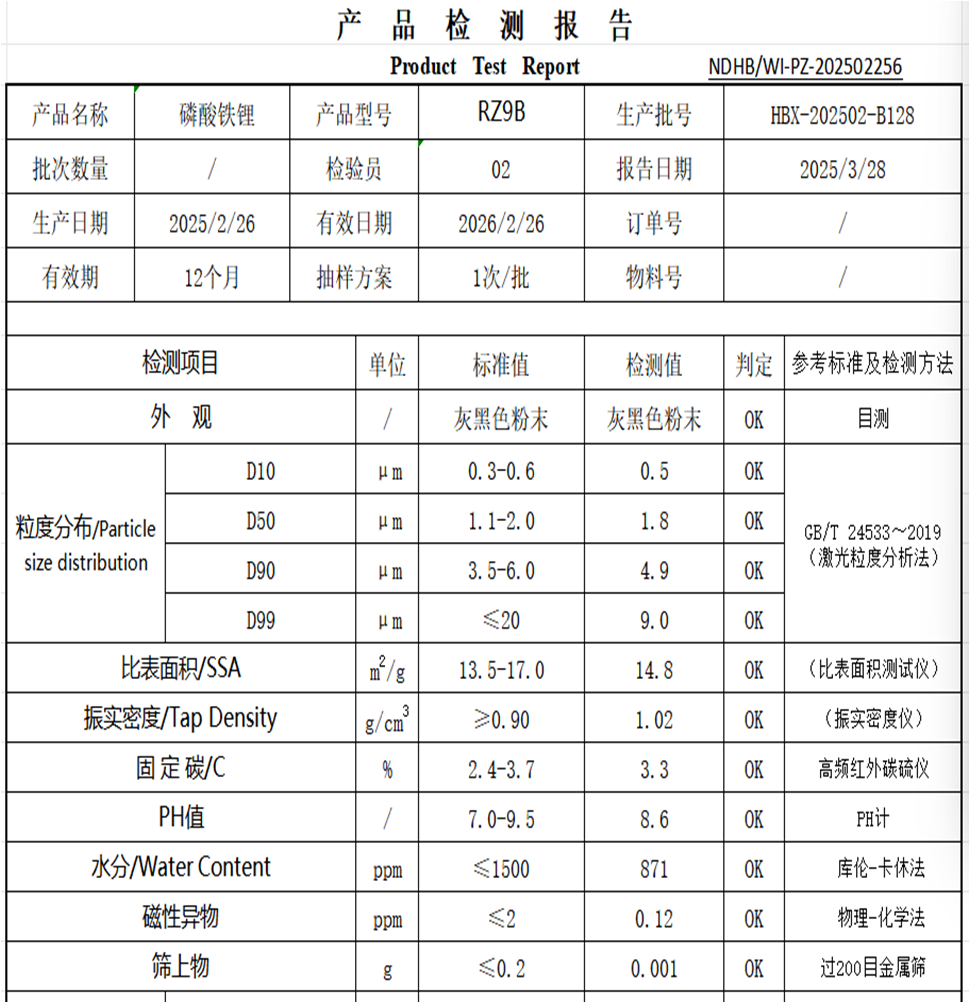

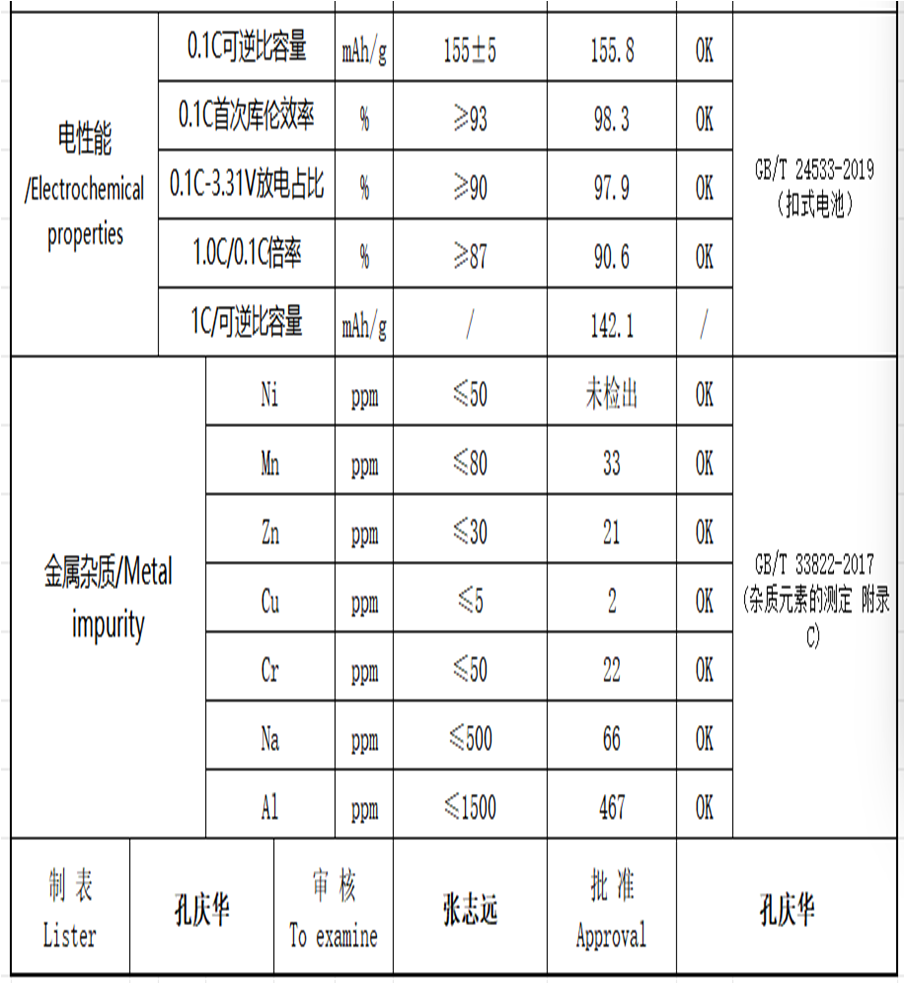

此技術(shù)再生的正極磷酸鐵鋰材料性能已接近原生材料，能大大降低電池成本和環(huán)境負(fù)擔(dān)，該技術(shù)具備良好的資源化和產(chǎn)業(yè)化前景。該技術(shù)是一種創(chuàng)xin型廢舊鋰電池正極材料全干法物理再生工藝，通過(guò)四步協(xié)同作用實(shí)現(xiàn)廢正極材料的結(jié)構(gòu)修復(fù)與性能恢復(fù)，無(wú)需傳統(tǒng)濕法冶金的酸堿使用和大量水資源消耗，大幅縮短工藝流程，降低能耗和污染，是鋰電池回收領(lǐng)域的一次技術(shù)突破。

1. 低溫等離子體作用原理：撕破后正極片利用等離子體中的高能電子、離子、自由基等活性粒子，轟擊和化學(xué)降解雙重效率選擇性分解正極料表面的粘結(jié)劑 (如 PVDF) 和 SEI 膜，同時(shí)修復(fù)材料表面晶格缺陷，恢復(fù)材料結(jié)構(gòu)完整性。粘結(jié)劑去除率 > 95%，暴露出清潔的活性材料表面，在不損傷主體結(jié)構(gòu)的前提下，提高材料表面活性。為后續(xù)剝離和修復(fù)創(chuàng)造條件。

2. 柔性脫粉：經(jīng)過(guò)低溫等離子體分解后，材料與鋁箔結(jié)合力非常弱，采用柔性的強(qiáng)氣流沖擊或柔性揉搓等“柔性”方式，即可使 LiFePO4粉層整片剝離，粉-箔分離率 >98%，Al元素含量＜0.03%，粉體零破損、形貌保持棱角完整。“柔性”意在剝離而非粉碎，對(duì)磷酸鐵鋰的晶體結(jié)構(gòu)破壞小，避免了過(guò)度機(jī)械導(dǎo)致材料結(jié)構(gòu)的缺陷和鐵污染。

3. 微波熱修復(fù)原理：柔性剝離的正極材料進(jìn)行微波熱修復(fù)，微波為體相加熱直接作用于材料內(nèi)部，實(shí)現(xiàn)快速 (100-300 秒)、均勻的體相加熱，避免傳統(tǒng)加熱的 "外熱內(nèi)冷" 問(wèn)題。微波場(chǎng)促使鋰離子從基態(tài)躍遷至激發(fā)態(tài)，顯著提高鋰離子在材料晶格中的遷移速率；準(zhǔn) 確控制的熱沖擊使材料晶格迅速修復(fù)，恢復(fù)原始層狀結(jié)構(gòu)，抑制鋰有害相變。同時(shí)使材料中微量的碳進(jìn)行半石墨化，提供材料的振實(shí)密度及降低比表面積，通過(guò)材料綜合性能。

4. 材料細(xì)碎：通過(guò)粉碎使材料達(dá)到合適的粒徑分布，通過(guò)氣流粉碎、研磨和氣流分級(jí)等物理法，控制再生磷酸鐵鋰粉碎至D50≈1-2μm粒度，確保活性物質(zhì)與導(dǎo)電劑、粘結(jié)劑的均勻混合，從而提供一致的性能，滿足電池再生產(chǎn)品質(zhì)量穩(wěn)定，提升其充放電容量和循環(huán)壽命。

等離子修復(fù)技術(shù)優(yōu)勢(shì)與創(chuàng)新點(diǎn)

1. 環(huán)保效益

• 零廢水排放：全程無(wú)酸堿使用，避免傳統(tǒng)濕法冶金的大量污染

• 低廢氣排放：處理溫度低 (比傳統(tǒng)火法低 300-500℃)，能耗降低 68%

• 材料全利用：金屬回收率 > 99.2%，鋁箔可直接回用




2. 經(jīng)濟(jì)效益

• 流程大幅簡(jiǎn)化：從傳統(tǒng) 10 + 步驟壓縮至 3-5 步，生產(chǎn)效率提升 70%

• 成本顯著降低：省去前驅(qū)體合成環(huán)節(jié) (占正極成本 40-60%)，綜合成本降低 25-40%

• 產(chǎn)品附加值高：再生材料性能可達(dá)原生材料的 90-95%，可直接用于新電池生產(chǎn)

3. 技術(shù)創(chuàng)新

• 直接再生：保留材料原有晶體結(jié)構(gòu)，避免 "資源 - 產(chǎn)品 - 廢棄物" 單向循環(huán)

• 超快速處理：微波熱修復(fù)僅需 100-300 秒，而傳統(tǒng)燒結(jié)需 10-20 小時(shí)

• 普適性強(qiáng)：適用于三元材料 (NCM/NCA)、磷酸鐵鋰、鈷酸鋰等多種正極體

4. 四大技術(shù)協(xié)同機(jī)制

• 等離子體預(yù)處理為柔性剝離創(chuàng)造條件：降低粘結(jié)劑強(qiáng)度，使剝離有效解決且更小

• 微波修復(fù)與等離子體協(xié)同：等離子體清除表面障礙，微波提供內(nèi)部修復(fù)能量，效率提升 50%

• 粉碎分級(jí)作為修復(fù)后處理：確保再生材料的粒度均勻性和電化學(xué)性能一致性

• 全干法工藝：摒棄傳統(tǒng)濕法冶金的 "溶解 - 沉淀 - 再合成" 路線，實(shí)現(xiàn) "修復(fù) - 再生" 一步到位

• 結(jié)構(gòu)直接修復(fù)：保留材料原有晶體結(jié)構(gòu)，避免 "資源 - 產(chǎn)品 - 廢棄物" 單向循環(huán)

• 快速修復(fù)：微波技術(shù)將修復(fù)時(shí)間從傳統(tǒng)燒結(jié)的10-20小時(shí)縮短至100-300 秒

低溫等離子體分解 +柔性剝離+ 微波修復(fù) + 粉碎分級(jí)" 物理干法再生技術(shù)通過(guò)四步協(xié)同創(chuàng)新，實(shí)現(xiàn)了廢舊鋰電池正極材料的效率、低耗、環(huán)保再生，是對(duì)傳統(tǒng)回收技術(shù)的突破。該技術(shù)不僅解決了環(huán)保難題，還大幅降低了生產(chǎn)成本，為新能源產(chǎn)業(yè)鏈的可持續(xù)發(fā)展提供了強(qiáng)有力支撐。
